Suivi participatif des débits sur le bassin du Lignon

Les stations hydrométriques et les échelles limnimétriques sur le bassin du Lignon

Depuis 2019, l’EPAGE installe progressivement un réseau de suivi quantitatif des affluents du Lignon, pour répondre aux objectifs du SAGE Lignon du Velay. Cette action est portée dans le cadre des Contrats Territoriaux (Haut Lignon puis Lignon du Velay) et du projet LIFE Eau&Climat.

Au niveau de chaque cours d’eau suivi sont installés au vont être prochainement installés :

  • Les échelles de hauteur d’eau, ou échelles limnimétriques ;

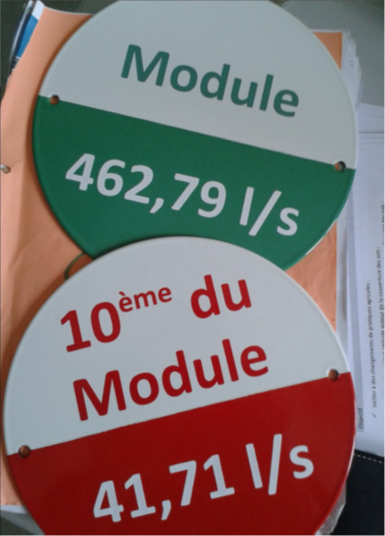

  • Les macarons indicateurs de débits, qui permettent de comparer la hauteur d’eau observée à des débits caractéristiques tels que le module (débit moyen sur l’année) ou encore le dixième du module (valeur de référence pour caractériser les faibles débits) ;
  • Des sondes de températures, qui permettent un suivi de l’évolution de la température de l’eau (ici les courbes de températures ne sont présentées qu’à titre d’observation car les chroniques sont trop courtes pour pouvoir les comparées aux années précédentes).

Les sites sont représentés en bleu sur la carte interactive ci-contre, ils concernent 10 cours d’eau :

Le Lignon et la Dunière sont quant à eux suivis par les services de la DREAL au niveau des stations hydrométriques qui mesurent le débit en continu depuis plusieurs dizaines d’années (repérées en vert sur la carte). Les données de ces stations sont disponibles sur le site national HydroPortail.

Échelle limnimétrique et macarons indicateurs de débits

Légende :

Stations équipées ou qui seront équipées prochainement d’échelles limnimétriques, de macarons et de sondes température

Stations hydrométriques (via HydroPortail)

QR code

Dernières données de débits et de hauteurs d'eau

Données de débits et de hauteurs d'eau (Données du 14/06/2022)

Cours d'eauLe TrifoulouLa LigneLes Merles Le MousseLa SérigouleLe ChansouLa DuneretteL'AuzeLa BrossettesLa Siaulme
Débit (en l/s)80.55.1
7.51.24NANANANANANA
Hauteur d'eau (en cm)2439164NANANANANANA
Température moyenne sur 7 jours (en°C)13.64
13.2814.37
13.10
13.43
16.87
12.55
NA15.13
14.18
Ce tableau contient les données de débits en litres par secondes ainsi que les hauteurs d'eau correspondantes et les températures moyennes sur 7 jours sur 10 cours d'eau du bassin du Lignon.
Les données non renseignées le seront prochainement.

Stations dont l'échelle limnimétrique est déjà mise en place

Préambule à la représentation graphique des données de hauteur d’eau  :

Pour obtenir un débit à partir d’une hauteur d’eau, on établit au préalable une courbe de tarage, spécifique à chaque station, à partir de plusieurs campagnes de mesures simultanées du débit et de la hauteur d’eau.

La courbe de relation hauteur d’eau – débit obtenue et son équation peut alors être utilisée pour convertir un niveau d’eau en débit (en remplaçant le x de l’équation par la hauteur ou par une lecture sur la courbe mais un peu moins précis).

Afin d’améliorer la précision de la courbe de tarage, il est courant de séparer les hauts débits des bas débits et ainsi d’utiliser 2 ou 3 équations pour un seul cours d’eau.

Une courbe de tarage se présente comme ci-contre.





Pour utiliser la formule et donc connaitre le débit en litres par seconde, lié à la hauteur d’eau il suffit de remplacer le x de l’équation par la hauteur d’eau en cm.

Il est cependant possible d’effectuer une lecture graphique sur la courbe, comme illustré sur le graphique présenté.

Relation hauteur/débit des Merles pour une hauteur d'eau supérieure à 20cm
Relation hauteur/débit des Merles pour une hauteur d'eau inférieure à 20cm

Le trifoulou

Équations de la courbe de tarage :

  • Pour les hauteurs d’eau inférieures ou égales à 25cm :
    • y = 2.2exp(0.15x)
  • Pour les hauteurs d’eau supérieures à 25cm :
    • y = 7.45exp(0.1x)

Le graphique permet d’observer que le cours d’eau maintient son débit (en bleu) au-dessus du 10ème de module. Il semble être moins impacté par la sécheresse que les autres cours d’eau étudiés ici.

Ce graphique présente les données de température et de débits relevés sur le Trifoulou ou Basset
Ce graphique présente les données de température et de débits relevées sur le cours d'eau du Trifoulou (ou Basset) pour l'année 2022

La Ligne

Équations de la courbe de tarage :

  • Pour les hauteurs d’eau inférieures à 60cm :
    • y = 0.01exp(0.16x)
  • Pour les hauteurs d’eau supérieures ou égales à 60cm :
    • y = 1.68exp(0.08x)

La courbe de l’évolution des débits (en bleu) montre bien que le niveau d’eau de la Ligne a fortement diminué depuis les grosses chaleurs observées depuis mai de cette année. Le cours d’eau est bien en-dessous du 10ème de module.

Ce graphique présente les données de température et de débits relevés sur la Ligne
Ce graphique présente les données de température et de débits relevées sur le cours d'eau de la Ligne pour l'année 2022

Les Merles

Équations de la courbe de tarage :

  • Pour les hauteurs d’eau inférieures ou égales à 20cm :
    • y = 0.1exp(0.27x)
  • Pour les hauteurs d’eau supérieures à 25cm :
    • y = 20.33x-403.45

La courbe de l’évolution des débits (en bleu) montre que le niveau d’eau de ce cours d’eau a été très tôt en dessous du 10ème de module.

Ce graphique présente les données de température et de débits relevées sur le cours d'eau des Merles pour l'année 2022

Le Mousse

Équations de la courbe de tarage :

  • Pour les hauteurs d’eau inférieures à 8cm :
    • y = 0.1exp(0.63x)
  • Pour les hauteurs d’eau entre 8 et 15,5cm :
    • y = 8.91x-56.31
  • Pour les hauteurs d’eau supérieures à 15.5cm :
    • y= 40.98x-561.79

La courbe de l’évolution des débits (en bleu) permet d’observer un niveau d’eau très faible sur le cours d’eau du Mousse.

Ce graphique présente les données de température et de débits relevées sur le cours d'eau du Mousse pour l'année 2022

Stations dont l'échelle limnimétrique n'est pas encore installée (installation courant 2022)

La Sérigoule

Équations de la courbe de tarage :

  • Pour les hauteurs d’eau inférieures ou égales à 25cm :
    • y = 2.9507exp(0.1501x)
  • Pour les hauteurs d’eau supérieures à 25cm :
    • y = 6.8191exp(0.1198x)
Ce graphique présente les données de température relevées sur le cours d'eau de la Sérigoule pour l'année 2022

Le Chansou

Équation de la courbe de tarage :

  • Pour toutes les hauteurs d’eau : y = 6.3963exp(40.682x)
Ce graphique présente les données de température relevées sur le cours d'eau du Chansou pour l'année 2022

La dunerette

Équation de la courbe de tarage :

  • Pour toutes les hauteurs d’eau : y = 2.3184x – 0.1405
Ce graphique présente les données de température relevées sur le cours d'eau de la Dunerette pour l'année 2022

L'Auze

Équations de la courbe de tarage :

  • Pour les hauteurs d’eau inférieures ou égales à 20cm :
    • y = 3.7405exp(0.1598x)
  • Pour les hauteurs d’eau supérieures à 20cm :
    • y = 15.598exp(0.0876x)
Aucune donnée n'a pu être relevée sur ce cours d'eau pour le moment

La Brossettes

Équations de la courbe de tarage :

  • Pour les hauteurs d’eau inférieures ou égales à 20cm :
    • y = 20.581exp(0.059x)
  • Pour les hauteurs d’eau supérieures à 20cm :
    • y = 13.186exp(0.0831x)
Ce graphique présente les données de température relevées sur le cours d'eau de la Brossettes pour l'année 2022

La Siaulme

Équation de la courbe de tarage :

  • Pour toutes les hauteurs d’eau : y= 1.3777exp(0.3108x)
Ce graphique présente les données de température relevées sur le cours d'eau de la Siaulme pour l'année 2022
